किसी स्विच के लिए रेटेड करंट और वोल्टेज का क्या अर्थ होता है? क्या इसे उच्च भार पर उपयोग किया जा सकता है?

यदि आप किसी उपकरण या इलेक्ट्रॉनिक डिवाइस को डिजाइन कर रहे हैं, तो आपने शायद स्विच के डेटाशीट पर 5A 125V AC या 3A 250V AC जैसी रेटिंग देखी होगी।

लेकिन इन आंकड़ों का असल मतलब क्या है? और इससे भी महत्वपूर्ण बात – क्या आप किसी स्विच को उसकी रेटिंग से अधिक लोड पर उपयोग कर सकते हैं?

इस लेख में, हम स्विच की विद्युत रेटिंग की मूल बातें समझाएंगे और यह भी बताएंगे कि इन रेटिंग्स का उल्लंघन करना कभी भी अच्छा विचार क्यों नहीं है।

1. रेटेड करंट क्या है?

रेटेड करंट (आमतौर पर एम्पीयर, A में) वह मान होता है जो अधिकतम निरंतर धारा कि कोई स्विच निर्दिष्ट परिस्थितियों में सुरक्षित रूप से डेटा प्रवाहित कर सकता है और उसे बाधित कर सकता है।

• यदि वास्तविक धारा निर्धारित धारा से अधिक हो जाती है, तो आंतरिक संपर्क अत्यधिक गर्म हो सकते हैं, अत्यधिक चाप उत्पन्न कर सकते हैं, या यहां तक कि आपस में जुड़कर वेल्ड भी हो सकते हैं।
• हमारे स्विचों की सामान्य रेटिंग: 0.5A, 1A, 3A, 5A, 10A, 16A, आदि।

2. रेटेड वोल्टेज क्या है?

रेटेड वोल्टेज (वोल्ट, V में) वह मान है जो अधिकतम वोल्टेज यह स्विच अपने खुले संपर्कों के पार प्रतिरोध सहन कर सकता है और खुलने पर सुरक्षित रूप से अवरोध उत्पन्न कर सकता है।

• AC और DC रेटिंग अलग-अलग होती हैं। 250V AC रेटिंग वाले स्विच की DC रेटिंग काफी कम हो सकती है (जैसे 36V DC या 48V DC) क्योंकि DC आर्क को बुझाना अधिक कठिन होता है।
• निर्धारित वोल्टेज से अधिक वोल्टेज पर स्विच का उपयोग करने से आर्क फ्लैश, कॉन्टैक्ट वेल्डिंग या आग भी लग सकती है।

3. क्या मैं रेटेड लोड (करंट या वोल्टेज) से अधिक लोड पर स्विच का उपयोग कर सकता हूँ?

नहीं। करंट और वोल्टेज दोनों की निर्धारित सीमा से एक साथ अधिक कभी न करें।

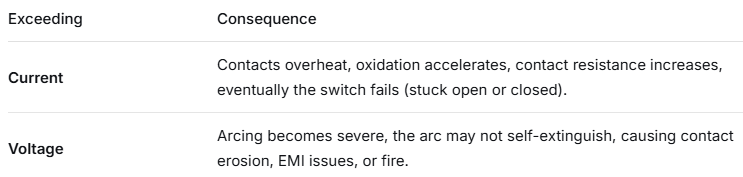

एक भी सीमा का उल्लंघन करना जोखिम भरा है। इसके कारण ये हैं:

वास्तविक दुनिया का उदाहरण : 3A 250V AC रेटिंग वाले स्विच का उपयोग 10A 250V AC लोड पर नहीं किया जा सकता है - इससे संपर्क जल्दी खराब हो जाएंगे।

इसका उपयोग 5A 125V AC पर भी नहीं किया जा सकता है, क्योंकि करंट अभी भी 3A से अधिक है।

4. कम वोल्टेज लेकिन उच्च धारा पर स्विच का उपयोग करने के बारे में क्या ख्याल है?

अभी भी अनुमति नहीं है .

रेटेड करंट एक निश्चित सीमा है, वोल्टेज चाहे जो भी हो। वोल्टेज कम करने पर भी, समान करंट से संपर्क प्रतिरोध पर उतनी ही ऊष्मा उत्पन्न होगी।
उदाहरण: 1A 250V AC रेटिंग वाला स्विच 2A 12V DC को हैंडल नहीं कर सकता। संपर्क प्रतिरोध और ऊष्मा समान ही रहेगी।

5. क्या "मूल्यह्रास" के लिए कोई दिशानिर्देश है?

के लिए विश्वसनीयता-महत्वपूर्ण अनुप्रयोग (चिकित्सा, ऑटोमोटिव, औद्योगिक नियंत्रण) क्षेत्रों में, इंजीनियर अक्सर इसका उपयोग करते हैं। सुरक्षा मार्जिन – स्विच को उसकी रेटेड करंट और वोल्टेज के 70-80% से अधिक पर न चलाएं।

उदाहरण: यदि आपका लोड 2A 125V AC है, तो कम से कम 3A 125V AC या उससे अधिक रेटिंग वाला स्विच चुनें।

रेटिंग कम करने से स्विच का जीवनकाल बढ़ता है और विफलता का जोखिम कम होता है।

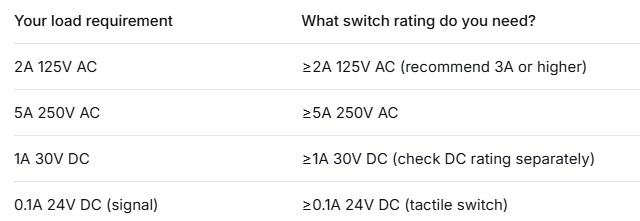

6. सारांश – त्वरित जाँच सूची

सुनहरा नियम: रेटिंग वाले स्विच का ही हमेशा इस्तेमाल करें। बराबर या उससे अधिक आप जिस अधिकतम लोड को स्विच करना चाहते हैं, उसे ध्यान में रखें। कभी भी यह न मानें कि कोई स्विच केवल इसलिए अधिक लोड संभाल सकता है क्योंकि वह "दिखने में समान" है।

सही स्विच चुनने में मदद चाहिए?

हम हैं प्रत्यक्ष निर्माता स्पर्शनीय स्विच, माइक्रो स्विच और सेल्फ-लॉक/नो-लॉक स्विच के बारे में।

यदि आपको वोल्टेज/करंट की आवश्यकताओं के बारे में कोई संदेह है, तो बस हमें अपने लोड की विशिष्टताएँ (वोल्टेज, करंट, एसी/डीसी, लोड का प्रकार: प्रतिरोधक, प्रेरक या संधारित्र) भेजें।

हमारे इंजीनियर आपके उपयोग के लिए सबसे उपयुक्त स्विच की सिफारिश करेंगे।
