स्विच क्यों खराब होते हैं? खराब चालकता, अस्थिर कनेक्शन और संपर्क विफलता – स्पर्शनीय, माइक्रो और लॉक स्विच के लिए एक संपूर्ण सामान्य प्रश्नोत्तर

परिचय

उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण और ऑटोमोटिव सिस्टम में सबसे व्यापक रूप से उपयोग किए जाने वाले नियंत्रण घटकों में टैक्टाइल स्विच, माइक्रो स्विच और सेल्फ-लॉकिंग (मेंटेन्ड) स्विच शामिल हैं।

क्षेत्र में सबसे अधिक बार रिपोर्ट की जाने वाली विफलताओं में निम्नलिखित शामिल हैं: गैर-चालकता (जब सर्किट बंद होना चाहिए तब खुला सर्किट), खराब या अस्थिर कनेक्शन, और संपर्क विफलता .

यह लेख इन विफलताओं के मूल कारणों को व्यवस्थित रूप से समझाता है, व्यावहारिक ऑन-साइट निदान विधियाँ प्रदान करता है, और इंजीनियरों और खरीद विभाग की सहायता के लिए निवारक उपाय और चयन दिशानिर्देश प्रस्तुत करता है।

पेशेवर लोग दोष दर को कम करते हैं और उत्पाद की विश्वसनीयता में सुधार करते हैं।

1. विफलता के प्रकार के आधार पर वर्गीकरण

1.1 चालकता संबंधी विफलताएँ: चालकता का अभाव, खराब चालकता, रुक-रुक कर कनेक्शन

लक्षण ए: सक्रिय करने पर निरंतरता नहीं (सामान्य रूप से खुला संपर्क बंद होने में विफल रहता है)

सामान्य कारणों में:

संपर्क ऑक्सीकरण – यही सबसे आम कारण है। हवा के संपर्क में आने वाले सिल्वर कॉन्टैक्ट्स पर सल्फर या ऑक्सीजन युक्त गैसों के कारण धीरे-धीरे एक इन्सुलेटिंग परत बन जाती है।

कम स्तर के भार (कम धारा/वोल्टेज) के तहत यह समस्या गंभीर हो जाती है क्योंकि कमजोर सिग्नल द्वारा ऑक्साइड फिल्म को तोड़ा नहीं जा सकता है।

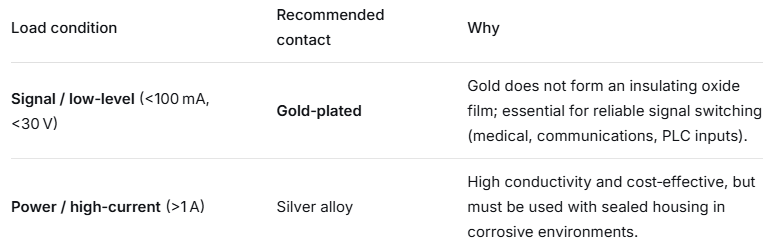

इसीलिए सोने की परत चढ़े संपर्क सिग्नल-स्तर के अनुप्रयोगों के लिए अनिवार्य हैं।

प्रवाह प्रवेश – वेव या हैंड सोल्डरिंग के दौरान, फ्लक्स छोटे गैप के माध्यम से स्विच हाउसिंग में प्रवेश कर सकता है और कॉन्टैक्ट्स पर जमा हो सकता है, जिससे एक इन्सुलेटिंग परत बन जाती है।

धूल या बाहरी कण – धूल भरे वातावरण में, स्विच में प्रवेश करने वाले कण डोम और फिक्स्ड टर्मिनल के बीच संपर्क को बाधित करते हैं।

संपर्क स्प्रिंग/डोम का स्थायी विरूपण या थकान बार-बार उपयोग करने से गुंबद में दरार पड़ सकती है या उसकी पुनर्स्थापना शक्ति कम हो सकती है, जिससे वह ठीक से बंद नहीं हो पाएगा।

लक्षण बी: अस्थिर कनेक्शन (अस्थायी सिग्नल)

सामान्य कारणों में:

छोटा संपर्क क्षेत्र – डोम फिक्स्ड टर्मिनल के साथ केवल एक छोटे से बिंदु पर संपर्क करता है, जिससे स्विच कंपन या मामूली गलत संरेखण के प्रति संवेदनशील हो जाता है।

कंपन या झटका – उच्च कंपन वाले वातावरण में, संपर्क क्षण भर के लिए अलग हो सकते हैं। ऐसे में अक्सर अधिक परिचालन बल (OF) की आवश्यकता होती है।

लोड बेमेल के कारण चाप का क्षरण – जब प्रेरक भार (मोटर, सोलनॉइड) या संधारित्र भार (बिजली आपूर्ति, संधारित्र) को स्विच किया जाता है, तो खुलने पर उत्पन्न चाप संपर्क सतह को जला सकता है, जिससे संपर्क प्रतिरोध में भारी वृद्धि हो सकती है।

सीलिंग के खराब होने से नमी अंदर प्रवेश कर जाती है – रबर कवर क्षतिग्रस्त होने या गलत तरीके से लगाने पर आईपी रेटिंग वाले स्विच की सीलिंग भी खराब हो सकती है। आर्क से उत्पन्न कार्बन के साथ नमी मिलकर एक इन्सुलेटिंग परत बना देती है।

सामान्य कारणों में:

गंभीर संपर्क ऑक्सीकरण – नम या प्रदूषित हवा के लंबे समय तक संपर्क में रहने से ऑक्साइड की एक मोटी परत बन जाती है जिसे अस्थायी रूप से तोड़ने के लिए उच्च बल की आवश्यकता होती है।

विदेशी मलबे का अवरोध – स्विच के अंदर धूल या चिपचिपे अवशेष होने से डोम की गति बाधित होती है।

• लक्षण ए: स्पर्श क्लिक की आवाज़ कम होना या अनुपस्थित होना – आमतौर पर यह डोम/स्प्रिंग की धातु की थकान को दर्शाता है। स्विच भले ही काम कर रहा हो, लेकिन "क्लिक" की आवाज़ न आना, खराबी की शुरुआती चेतावनी है।
• लक्षण बी: रिलीज़ होने के बाद स्विच वापस नहीं आता – यह यांत्रिक अवरोध (कण, चिपचिपा प्रवाह) या अत्यधिक गति के कारण होता है जिससे स्प्रिंग में प्लास्टिक विरूपण हो जाता है। एक्चुएटर की ज्यामिति की भी जाँच करें।
• लक्षण C: स्विच को सक्रिय करने के लिए अपर्याप्त आवागमन – बाह्य एक्चुएटर की गति बहुत कम है, जिससे अपेक्षित अतिरिक्त गति दूरी प्राप्त नहीं हो पाती। सामान्यतः, एक्चुएटर का स्ट्रोक कुल स्विच गति के 70-80% से अधिक होना चाहिए।

• पतली परत चढ़ाना – प्रारंभिक प्रतिरोध में वृद्धि – जब संपर्कों पर चढ़ाया गया पदार्थ बहुत पतला होता है, तो यांत्रिक घिसाव के कारण आधार धातु जल्दी ही उजागर हो जाती है, जिससे यांत्रिक जीवन समाप्त होने से बहुत पहले ही संपर्क प्रतिरोध स्वीकार्य सीमा से ऊपर बढ़ जाता है।
• अत्यधिक यात्रा अत्यधिक ओवर-ट्रैवल के तहत लंबे समय तक संचालन से स्प्रिंग/डोम की थकान बढ़ जाती है, जिससे यांत्रिक और विद्युत दोनों तरह का जीवनकाल कम हो जाता है।
• अतिधारा के कारण संपर्क वेल्डिंग या सामग्री स्थानांतरण निर्धारित धारा से अधिक धारा प्रवाहित करने पर तीव्र चिंगारी उत्पन्न होती है। संपर्क आपस में चिपक कर बंद हो सकते हैं (NO खुल नहीं पाता) या पदार्थ स्थानांतरित कर सकते हैं (NC बंद नहीं हो पाता)।

अपने ग्राहकों को यह सत्यापित करने के लिए सरल चरण प्रदान करें कि क्या स्विच वास्तव में खराब है या समस्या कहीं और है।

संपर्क प्रतिरोध को मापें मल्टीमीटर को 200 Ω प्रतिरोध सीमा (या निरंतरता मोड) पर सेट करें। स्विच के टर्मिनलों पर, मुक्त और सक्रिय दोनों स्थितियों में, प्रतिरोध मापें। एक स्वस्थ स्विच 100 mΩ से कम स्थिर प्रतिरोध दर्शाता है। 1 Ω से अधिक रीडिंग या अनियमित मान किसी समस्या का संकेत देते हैं।

दृश्य निरीक्षण – टूटे हुए आवरण, क्षतिग्रस्त सीलिंग रबर, रंग बदले हुए या जंग लगे टर्मिनलों की जाँच करें। सफेद पाउडर (ऑक्सीकरण उत्पाद) या काले कार्बन के निशान सीलिंग की खराबी या आर्क लगने से हुए नुकसान का संकेत देते हैं।

सोल्डर जोड़ों की जाँच करें – कोल्ड सोल्डर जॉइंट, अपर्याप्त सोल्डर, या सोल्डर बॉल्स द्वारा टर्मिनलों को आपस में जोड़ना अक्सर स्विच की खराबी समझ लिया जाता है।

स्वैप परीक्षण – संदिग्ध स्विच को उसी मॉडल के किसी सही स्विच से बदलें। यदि खराबी स्विच के साथ बनी रहती है, तो स्विच खराब है।

3. निवारक उपाय और चयन दिशानिर्देश (मूल कारण से लेकर विनिर्देशन तक)

3.2 सही सीलिंग (आईपी रेटिंग) का चयन करें

• स्वच्छ आंतरिक वातावरण – आईपी40 (धूल से सुरक्षा) पर्याप्त है।
• धूल भरा औद्योगिक वातावरण – IP60 या उससे उच्च रेटिंग की अनुशंसा की जाती है; पूरी तरह से सीलबंद प्रकार।
• बाहरी या आर्द्र वातावरण – नमी के कारण होने वाली खराबी को रोकने के लिए कम से कम IP67 रेटिंग और सोने की परत चढ़े संपर्क आवश्यक हैं।

• अनुशंसित सोल्डरिंग प्रोफाइल का सख्ती से पालन करें (उदाहरण के लिए, वेव सोल्डरिंग के लिए 260 ±5 °C पर <5 सेकंड)।
• पानी में घुलनशील फ्लक्स का उपयोग करने से बचें; ये स्विच के आंतरिक घटकों के लिए अत्यधिक संक्षारक होते हैं।
• सोल्डरिंग के बाद कम से कम 1 मिनट तक स्विच पर कोई यांत्रिक दबाव न डालें ताकि उसका बाहरी आवरण ठंडा होकर फिर से ठोस हो जाए।

प्रेरक भारों (रिले, सोलेनोइड, छोटे मोटर) के लिए, हमेशा एक मध्यवर्ती रिले या कॉन्टैक्टर का उपयोग करें। माइक्रो स्विच को केवल कम-करंट वाले कॉइल को नियंत्रित करने दें - इससे स्विच का विद्युत जीवनकाल काफी बढ़ जाता है।

यदि उच्च-धारा वाले प्रेरक भार की सीधी स्विचिंग अपरिहार्य है, तो डीसी रेटिंग और अंतर्निर्मित आर्क-दमन (जैसे, चुंबकीय ब्लोआउट) वाले स्विच का चयन करें।

4. पूरक अक्सर पूछे जाने वाले प्रश्न (उच्च-मूल्य वाले दीर्घकालिक कीवर्ड)

ये छोटे प्रश्नोत्तर जोड़े Google फीचर्ड स्निपेट और वॉइस सर्च के लिए बेहतरीन हैं।

प्रश्न 1: क्या मैं टैक्टाइल स्विच को धो सकता हूँ?
उत्तर: अधिकांश मानक स्पर्श स्विच धोने योग्य नहीं होते हैं। सफाई तरल पदार्थ हाउसिंग में प्रवेश कर सकते हैं, स्नेहक को घोल सकते हैं या संपर्कों को खराब कर सकते हैं। हल्की सफाई के लिए, केवल टर्मिनलों पर रुई के फाहे पर आइसोप्रोपाइल अल्कोहल का उपयोग करें और पूरी तरह सूखने दें। पूरी तरह से सीलबंद (जैसे, IP67) स्विच को स्थानीय रूप से साफ किया जा सकता है, लेकिन हमेशा सील सामग्री के साथ विलायक की अनुकूलता की जांच कर लें।

प्रश्न 2: स्विच को कभी भी संचालित न किए जाने पर भी सामान्यतः बंद (एनसी) संपर्क विफल क्यों हो जाता है?
ए: एनसी संपर्क हर समय बंद रहते हैं। संक्षारक वातावरण में, स्थिर संपर्क पर धीरे-धीरे एक इन्सुलेटिंग परत बन सकती है। इसका एकमात्र विश्वसनीय समाधान सोने की परत चढ़े संपर्कों का उपयोग करना है।

प्रश्न 3: यांत्रिक जीवन और विद्युत जीवन में क्या अंतर है?
ए: यांत्रिक जीवन वह संख्या है जितने चक्र कोई स्विच बिना किसी भार के पूरा कर सकता है – यह संख्या अक्सर लाखों में होती है। विद्युत जीवन निर्धारित भार के तहत पूरे चक्रों की संख्या है; यह हमेशा बहुत कम होता है क्योंकि आर्क और पदार्थ स्थानांतरण के कारण संपर्क घिस जाते हैं।

प्रश्न 4: बहुत कम लोड के तहत स्विच अधिक बार विफल क्यों होते हैं?
ए: उच्च भार पर, मेक/ब्रेक के दौरान उत्पन्न होने वाली छोटी सी चिंगारी कॉन्टैक्ट्स पर मौजूद कार्बनिक संदूषण को जलाकर साफ कर देती है – यह एक प्रकार का “स्व-सफाई” प्रभाव है। न्यूनतम लागू भार से नीचे, कॉन्टैक्ट्स को साफ करने के लिए पर्याप्त ऊर्जा नहीं होती, जिससे ऑक्साइड और संदूषण जमा हो जाते हैं और समय से पहले ओपन-सर्किट विफलता हो जाती है।

Q5: अगर स्विच लंबे समय तक रखे रहने के बाद अधिक प्रतिरोध दिखाने लगें तो मुझे क्या करना चाहिए?
ए: भंडारण के दौरान टर्मिनलों में ऑक्सीकरण हो सकता है। हम डिलीवरी के 6 महीने के भीतर स्विच का उपयोग करने की सलाह देते हैं। भंडारण की शर्तें: सामान्य तापमान और आर्द्रता, सीधी धूप से बचाव, संक्षारक गैसों से बचाव। मूल पैकेज खोलने के बाद अप्रयुक्त स्विच को स्थैतिक रोधी बैग में दोबारा सील कर दें।

5. निष्कर्ष एवं कार्रवाई का आह्वान

खराब चालकता, अस्थिर कनेक्शन और संपर्क विफलता से संबंधित अधिकांश समस्याओं का कारण निम्न हो सकता है: संपर्क सामग्री, सीलिंग, सोल्डरिंग प्रक्रिया, या लोड मिलान .

इन मूल कारणों को समझकर और उचित चयन एवं प्रबंधन को लागू करके, आप अपने अंतिम उत्पादों की विफलता दर को काफी हद तक कम कर सकते हैं।

यदि आपको अपने डिजाइन या उत्पादन में स्विच से संबंधित कोई विशेष समस्या आ रही है, या यदि आपको अपने एप्लिकेशन के लिए सही टैक्टाइल, माइक्रो या सेल्फ-लॉकिंग स्विच चुनने में सहायता की आवश्यकता है,

कृपया हमारी तकनीकी सहायता टीम से संपर्क करें। हम निम्नलिखित सेवाएं प्रदान करते हैं। निशल्क नमूने और आवेदन-विशिष्ट चयन सलाह आपके उत्पाद की विश्वसनीयता को शुरू से ही बेहतर बनाने में आपकी मदद करने के लिए।
