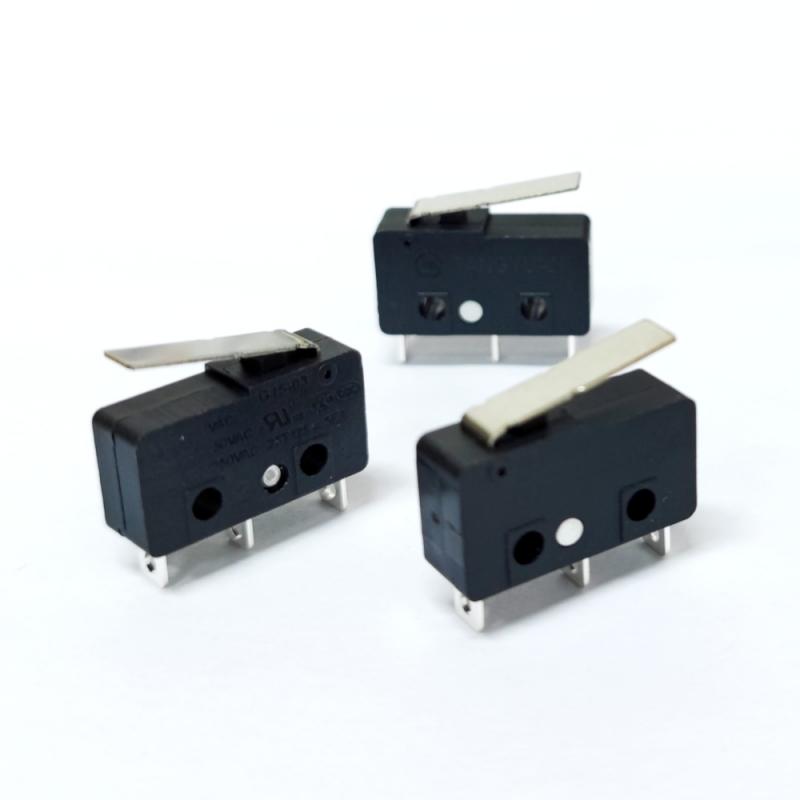

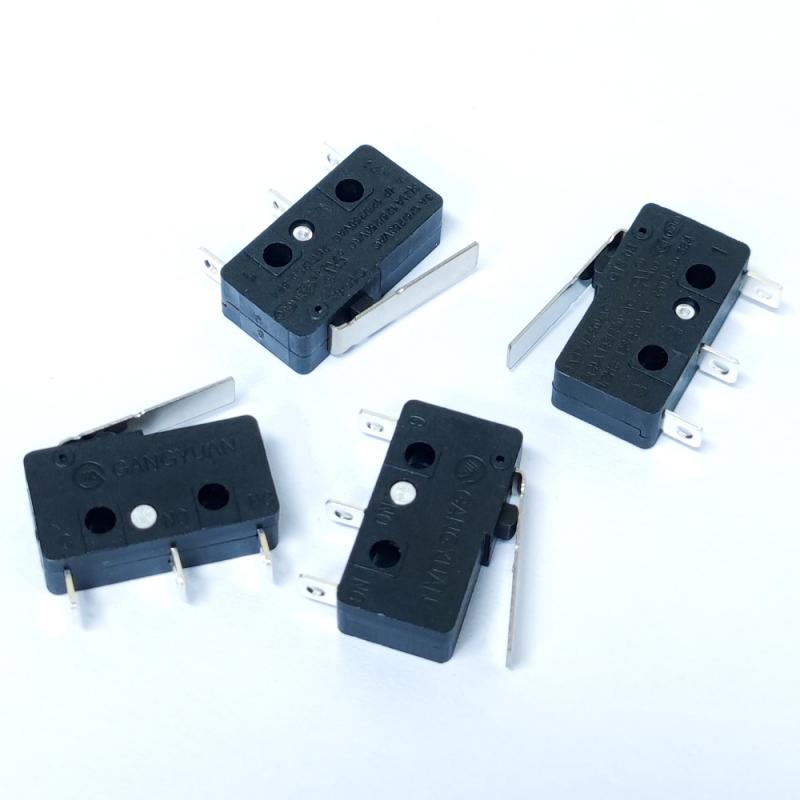

लीवर के साथ 3A 250V AC माइक्रो स्विच

सोल्डर प्रकार एसपीडीटी क्षणिक माइक्रो स्विच हिंज लीवर

विनिर्देश

प्रकार: 25T125 5E4 माइक्रो स्विच

वोल्टेज रेटिंग: 125/250V AC

वर्तमान रेटिंग: 3A

संपर्क प्रतिरोध: ≤100mΩ

इन्सुलेशन प्रतिरोध: ≥100MΩ

परावैद्युत सहनशील वोल्टेज: 1000V AC 1 मिनट

सोल्डरिंग तापमान: 260±5℃ 5s

ऑपरेटिंग तापमान रेंज: -25℃～+85℃

संचालन बल: 40±20gf

जीवनकाल (संभोग चक्र): 10000 चक्र

माइक्रो स्विच सर्किट

आवेदन मामले

विशिष्ट परिदृश्य:

1. कॉफी मशीन (स्टार्ट/स्टॉप बटन)

2. इलेक्ट्रिक केतली (सूखा-उबाल विरोधी सुरक्षा स्विच)

3. ओवन (दरवाजा-नियंत्रित सुरक्षा स्विच)

4. माइक्रोवेव ओवन (चाइल्ड लॉक/फ़ंक्शन स्विच)

5. वैक्यूम क्लीनर (पावर ऑन/ऑफ)

मुख्य लाभ

संरचनात्मक डिजाइन: 3 सोल्डरिंग पिन पीसीबी पर सीधे सोल्डरिंग या स्क्रू के साथ पैनल पर फिक्सिंग का समर्थन करते हैं, जिससे सुरक्षित स्थापना सुनिश्चित होती है।

हैंडल आकस्मिक स्पर्श से बचने के लिए एक स्पष्ट दबाव स्ट्रोक और स्पर्श प्रतिक्रिया प्रदान करता है, जिससे यह उन परिदृश्यों के लिए उपयुक्त हो जाता है जिनकी आवश्यकता होती है

"मैन्युअल सटीक नियंत्रण" (जैसे डिवाइस शुरू और बंद करना, मोड स्विचिंग)।

विद्युत प्रदर्शन: 125V/250V AC की विस्तृत वोल्टेज रेंज का समर्थन करता है (वैश्विक घरेलू और वाणिज्यिक बिजली मानकों को कवर करता है)

और 3A धारा वहन करता है (अधिकांश छोटे उपकरणों की सर्किट आवश्यकताओं को पूरा करता है)। किसी अतिरिक्त स्टेप-डाउन या शंट डिज़ाइन की आवश्यकता नहीं होती, जिससे ग्राहक सर्किट विकास सरल हो जाता है।

मानकीकृत डिज़ाइन: एक पारंपरिक मॉडल के रूप में, यह परिपक्व उत्पादन तकनीक को अपनाता है, कच्चे माल (जैसे संपर्क सामग्री और शेल प्लास्टिक) की स्थिर आपूर्ति के साथ,

आदेशों का शीघ्रता से जवाब दे सकते हैं (कम डिलीवरी समय), और इकाई लागत नियंत्रणीय है, थोक खरीद के लिए उपयुक्त है।

परिदृश्य अनुकूलन: हैंडल के आकार (जैसे फ्लैट हेड, रोलर, लॉक के साथ) या सोल्डर पिन लेआउट को समायोजित करके, आप विभिन्न उपकरणों की स्थापना आवश्यकताओं को जल्दी से मिला सकते हैं

(जैसे पैनल खोलने का आकार, पीसीबी लेआउट) प्रमुख डिजाइन संशोधनों के बिना।

प्रमाणन मूल्य: स्विच ने UL, ENEC, KC, ROHS और अन्य प्रमाणपत्र पारित कर दिए हैं और इसे अतिरिक्त संशोधन के बिना सीधे ग्राहक उत्पादों में एकीकृत किया जा सकता है, ग्राहकों को लक्ष्य बाज़ारों तक शीघ्रता से पहुंच बनाने में सहायता करना।

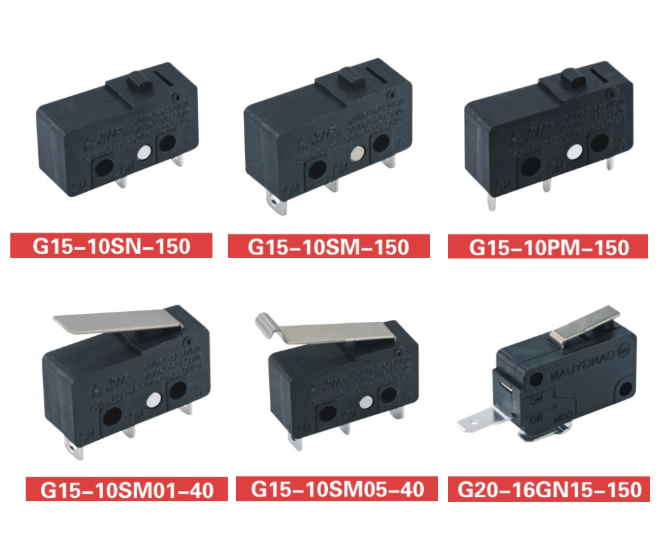

लघु माउस माइक्रो स्विच ऑटो माइक्रो स्विच SPST-NO लघु रोलर माइक्रो स्विच
