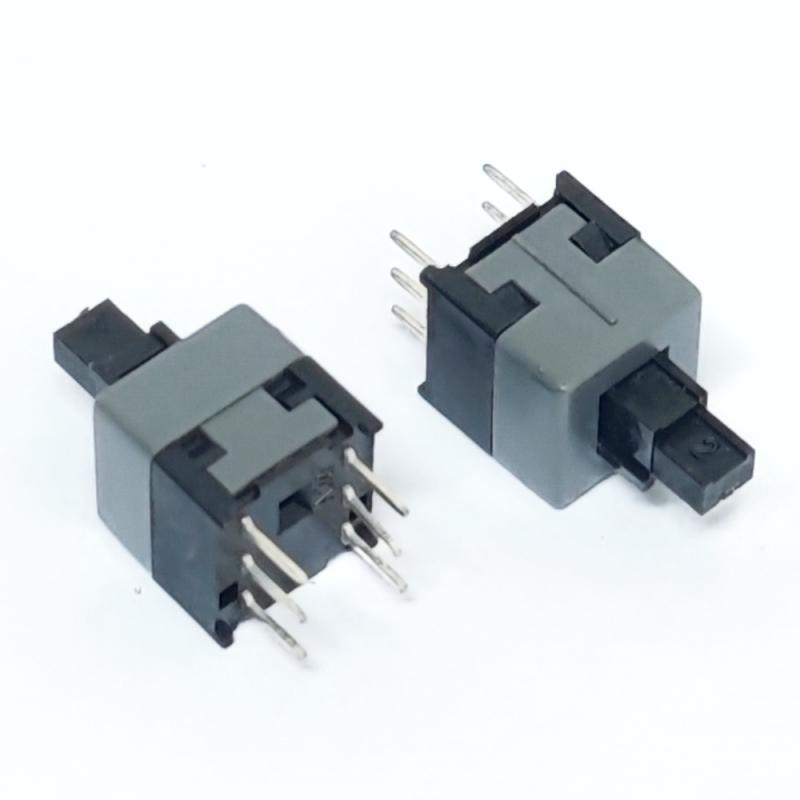

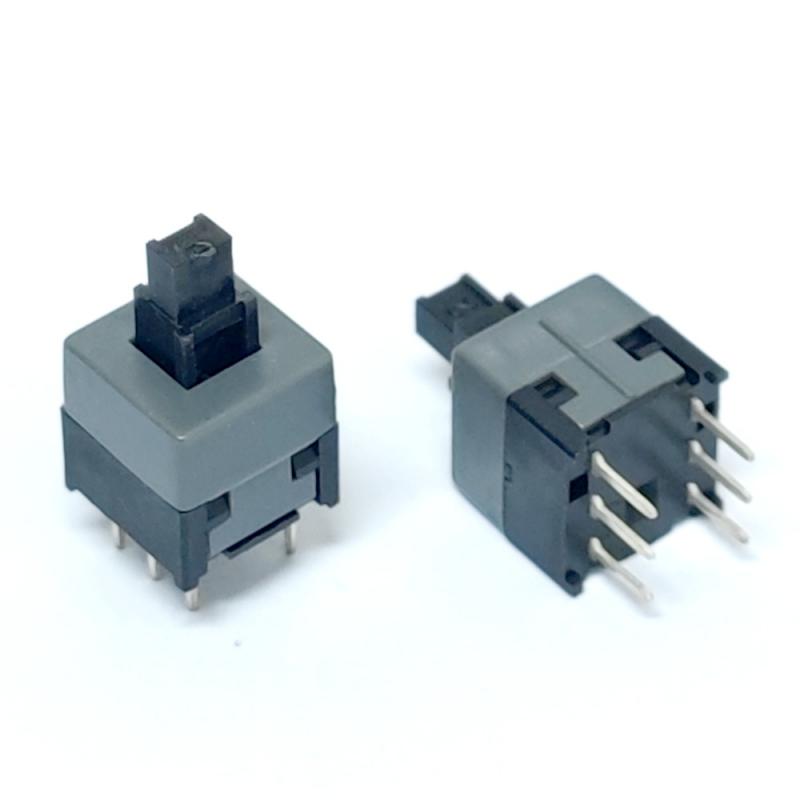

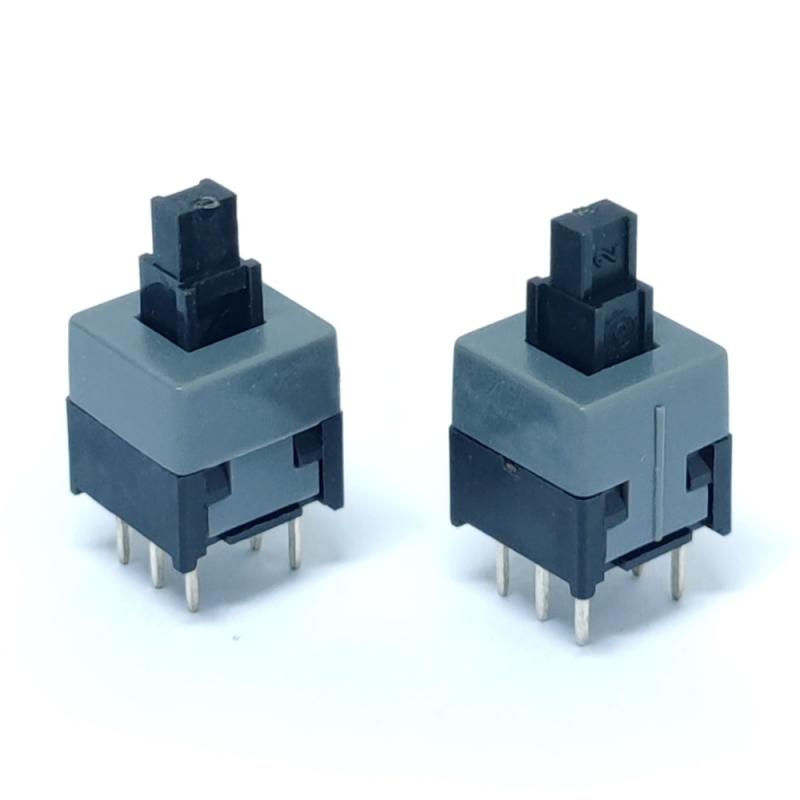

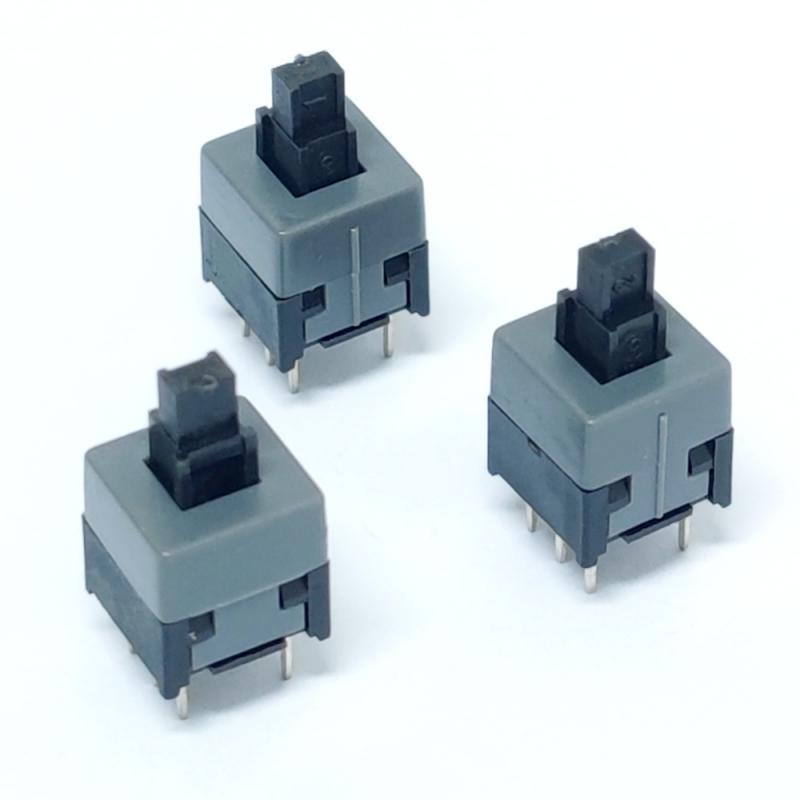

डिप टर्मिनल 8.5x8.5 मिमी वर्गाकार लैचिंग स्विच

8.5x8.5 मिमी 6-पिन डीआईपी सेल्फ-लॉकिंग/नॉन-लॉकिंग पुश बटन स्विच

विनिर्देश

प्रकार: पीसीबी माउंट टैक्टाइल पुश स्विच 8.5*8.5 मिमी

रेटिंग: डीसी 30 वोल्ट 0.1 ए

संपर्क प्रतिरोध: ≤100mΩ

इन्सुलेशन प्रतिरोध: ≥100MΩ

परिचालन बल: 230±70 जीएफ

पूर्ण यात्रा: 2.5±0.2 मिमी

परिचालन जीवन: 3000 चक्र

ढांच के रूप में

औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स के लिए स्पर्शनीय लैचिंग स्विच

मुख्य विशेषता

सेल्फ-लॉकिंग मोड: सर्किट को चालू अवस्था में लॉक करने के लिए एक बार दबाएँ, फिर से दबाकर इसे बंद अवस्था में वापस लाएँ।

पावर कंट्रोल और मोड स्विचिंग अनुप्रयोगों के लिए आदर्श।

नॉन-लॉकिंग मोड: सक्रिय करने के लिए दबाएँ, रीसेट करने के लिए छोड़ें, क्षणिक ट्रिगर, सिग्नल इनपुट और रीसेट कार्यों के लिए बिल्कुल उपयुक्त।

6-पिन डीआईपी डिज़ाइन: मानक डीपीडीटी (डबल पोल डबल थ्रो) कॉन्फ़िगरेशन, दोहरे सर्किट नियंत्रण का समर्थन करता है, सार्वभौमिक पीसीबी लेआउट के साथ संगत है।

स्पर्शनीय प्रतिक्रिया: प्रत्येक क्रिया के साथ स्पष्ट और सुसंगत क्लिक का अनुभव, विश्वसनीय संचालन और उपयोगकर्ता के भरोसे को सुनिश्चित करता है।

स्थापना एवं वेल्डिंग मार्गदर्शिका

माउन्टिंग का प्रकार: थ्रू-होल पीसीबी माउंट

वेल्डिंग संबंधी सुझाव: 255℃ पर स्वचालित विसर्जन वेल्डिंग विधि का प्रयोग करें।

अत्यधिक ताप और आंतरिक घटकों को क्षति से बचाने के लिए वेल्डिंग का अधिकतम समय 5 सेकंड से अधिक नहीं होना चाहिए।

स्थापना संबंधी सूचना: पिनों को पीसीबी के छेदों के साथ ठीक से संरेखित करें, इंस्टॉलेशन के दौरान पिनों को मोड़ने से बचें।

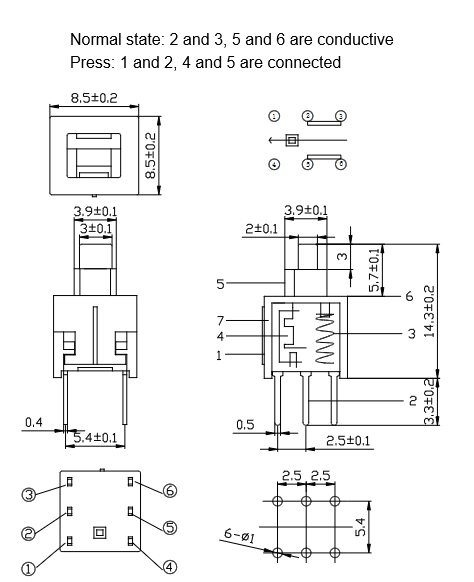

अनुशंसित पीसीबी पैड लेआउट: 8.5x8.5 मिमी 6-पिन स्विच के लिए मानक पैड डिज़ाइन प्रदान करें, जिसे इंजीनियर डाउनलोड कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सेल्फ-लॉकिंग और नॉन-लॉकिंग 8.5x8.5 मिमी स्विच में क्या अंतर है?
ए: सेल्फ-लॉकिंग स्विच एक बार दबाने के बाद चालू अवस्था में रहते हैं, उन्हें बंद करने के लिए दूसरी बार दबाना पड़ता है।

नॉन-लॉकिंग (क्षणिक) स्विच केवल दबाए जाने पर ही सक्रिय होते हैं और छोड़े जाने पर रीसेट हो जाते हैं।

Q2: आपके 8.5x8.5mm लैचिंग स्विच के पास कौन से प्रमाणन हैं?
ए: हमारे सभी स्विच RoHS, ISO9001, ISO14001, 1045001, REACH और अन्य प्रमाणित मानकों का पालन करते हैं।

Q3: कस्टम 8.5x8.5 मिमी स्विच के लिए न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?
ए: मानक न्यूनतम ऑर्डर मात्रा 5,000 पीस है, और हम अनुसंधान एवं विकास परियोजनाओं के लिए छोटे बैच के कस्टम ऑर्डर का समर्थन करते हैं।

Q4: क्या आप 8.5x8.5mm स्विच के लिए 3D मॉडल या CAD फाइलें प्रदान कर सकते हैं?
ए: जी हां, हम अपने सभी मानक उत्पादों के लिए निःशुल्क 2डी आयाम चित्र और 3डी स्टेप फाइलें प्रदान करते हैं।

प्रश्न 5: बड़े पैमाने पर उत्पादन के लिए कितना समय लगता है?
ए: नमूने की पुष्टि के बाद मानक डिलीवरी समय 7-15 दिन है, और हम तत्काल ऑर्डर के लिए त्वरित उत्पादन की सुविधा प्रदान करते हैं।
