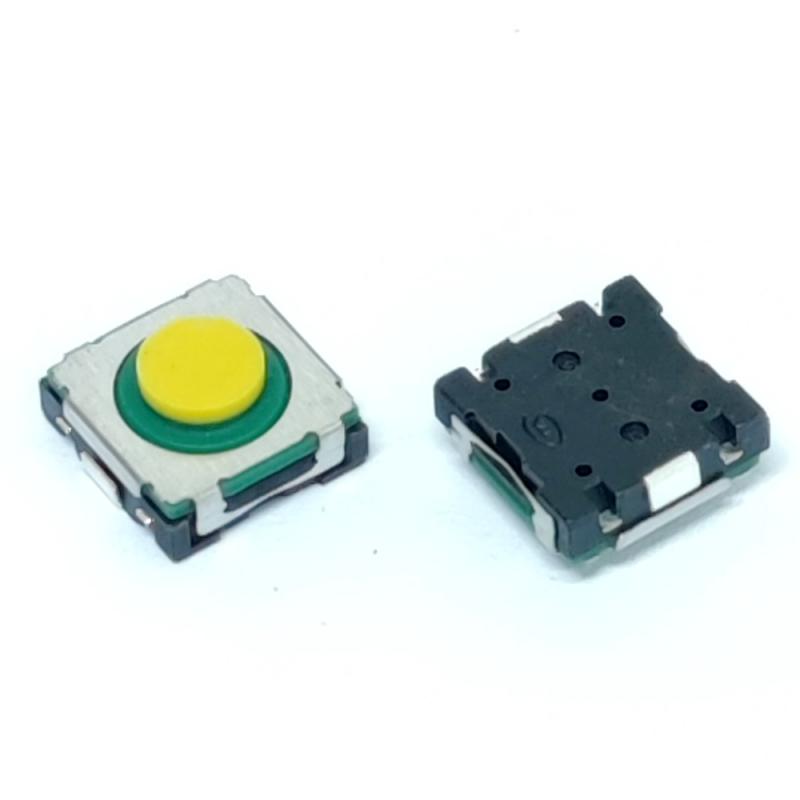

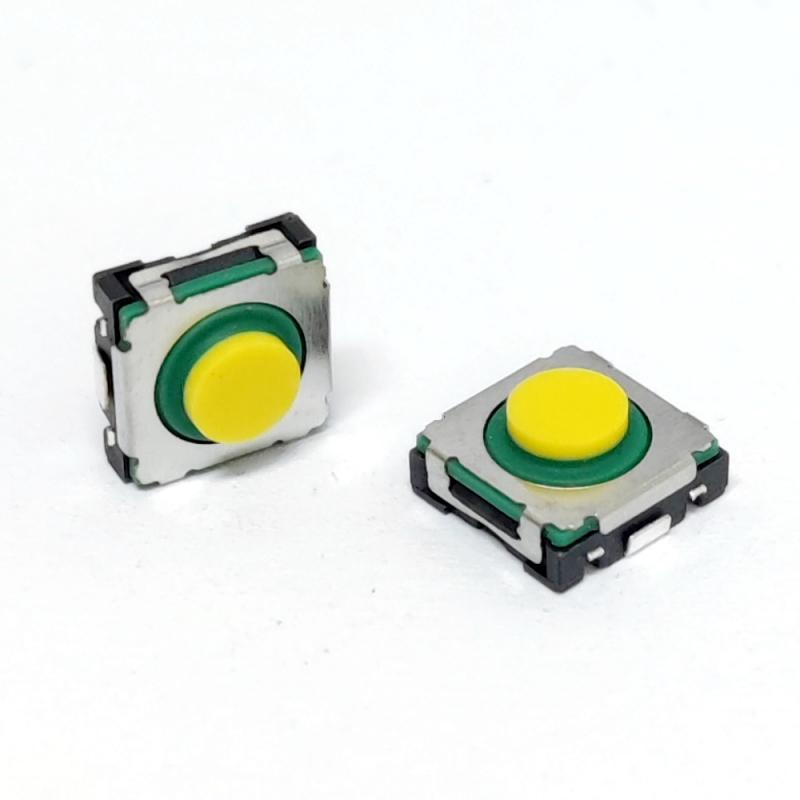

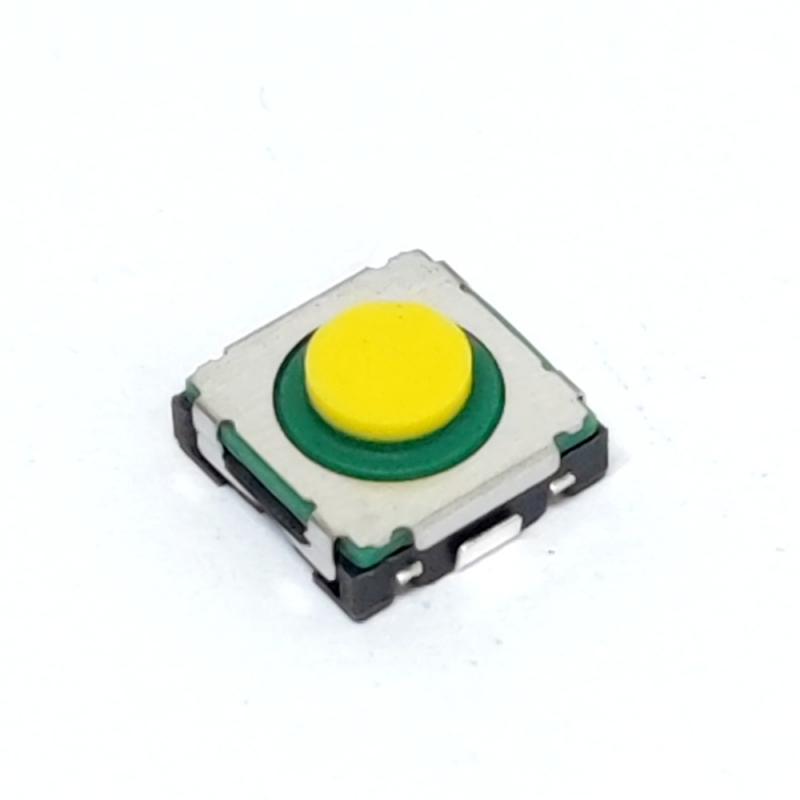

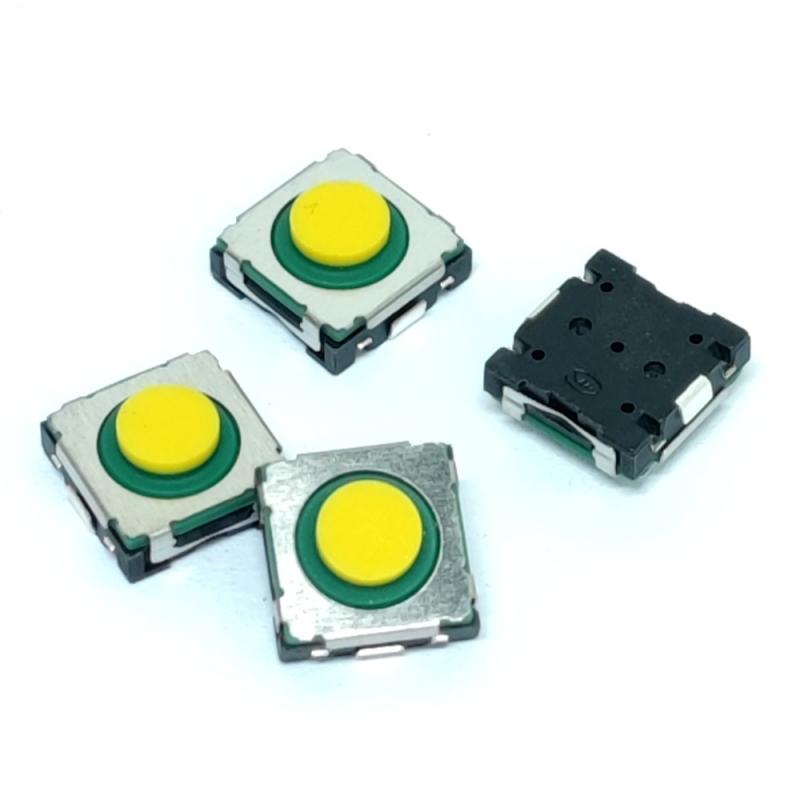

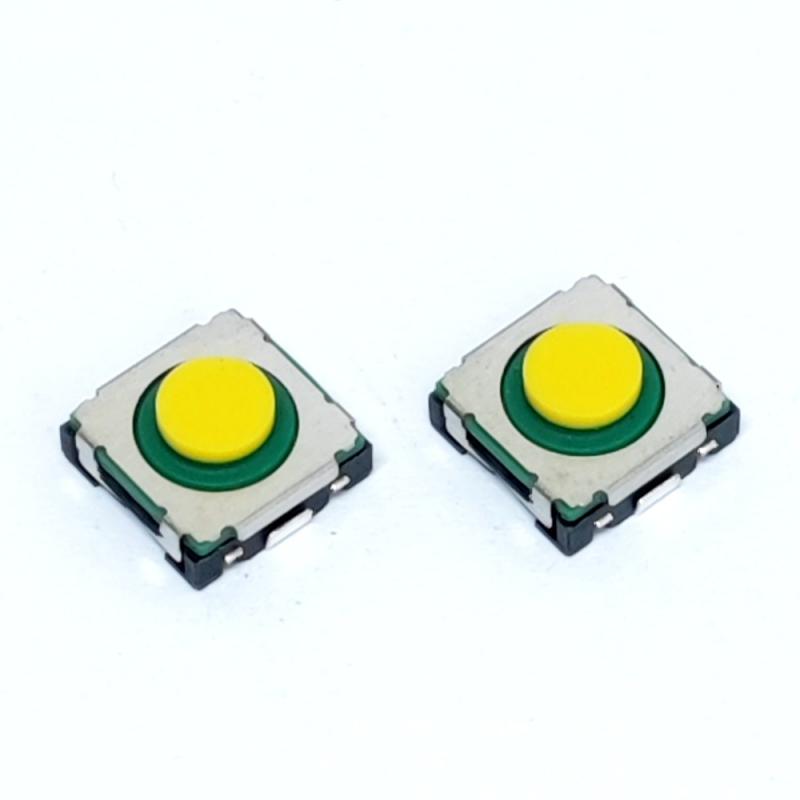

2 पिन गोल एक्चुएटर शांत SMT माइक्रो टैक्ट स्विच

हाई फोर्स 7N टॉप एक्ट्यूएटेड SMT टैक्टाइल स्विच

विशिष्ट विनिर्देश

संचालन बल: 700±150gf

संचालन जीवन: 100,000 चक्र

पूर्ण यात्रा: 0.9±0.3mm

वापसी बल: न्यूनतम 100gf

उत्पाद ऊंचाई: 4.05±0.2mm

टैक्ट स्विच योजनाबद्ध आरेख

ALPS SKST श्रृंखला प्रतिस्थापन टैक्टाइल स्विच

मुख्य विशेषताएं और लाभ

उत्कृष्ट टैक्टाइल प्रतिक्रिया: इसमें 0.9mm मध्य-स्ट्रोक और उच्च संचालन बल (4N तक) है, जो एक स्पष्ट और भरोसेमंद क्लिक प्रदान करता है तथा आकस्मिक दबाव को रोकता है—ऑटोमोटिव और औद्योगिक नियंत्रण पैनलों के लिए महत्वपूर्ण।

असाधारण टिकाऊपन: 100,000 चक्रों तक के यांत्रिक जीवन के लिए रेटेड, जो अधिक उपयोग वाले अनुप्रयोगों में दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

मजबूत निर्माण: -40°C से +85°C तक संचालन तापमान सीमा, SPST-NO (Off-Mom) सर्किटरी और कॉम्पैक्ट 8.3mm x 8.3mm आकार के साथ।

बहुमुखी टर्मिनेशन: Gull Wing या J-Bend टर्मिनलों के साथ उपलब्ध, जो मानक SMT सोल्डरिंग प्रक्रियाओं का समर्थन करते हैं।

अनुप्रयोग के लिए तैयार: स्वचालित असेंबली के लिए Tape & Reel (1,500pcs/reel) पैकेजिंग में उपलब्ध।

अक्सर पूछे जाने वाले प्रश्न

1. क्या यह स्विच सीधे ALPS SKSTACE010 का स्थान ले सकता है?

यह पिन-टू-पिन सीधा प्रतिस्थापन है। इसमें लगभग 8.3 × 8.3 mm का मानक SMD पैकेज और J-लीड डिज़ाइन है, जिससे PCB लेआउट में बदलाव किए बिना सीधे सोल्डरिंग की जा सकती है।

2. इसका उपयोग करने पर कैसा अनुभव होता है, और इसका जीवनकाल कितना है?

यह "तीव्र अनुभूति" श्रेणी में आता है, जो स्पष्ट टैक्टाइल प्रतिक्रिया प्रदान करता है। मुख्य विनिर्देशों में 7.0 N का संचालन बल, 0.9 mm की यात्रा दूरी शामिल है,

और 100,000 चक्रों का यांत्रिक जीवनकाल—जो वास्तविक अनुप्रयोग परिदृश्यों के 95% को पूरा करने के लिए पर्याप्त है।

3. वेल्डिंग के दौरान किन विशेष बातों का ध्यान रखना चाहिए?

यह एक महत्वपूर्ण तकनीकी बिंदु है। स्विच को साफ न करें; स्विच के ऊपरी हिस्से से फ्लक्स के अंदर जाने को रोकें;

सोल्डरिंग से पहले टर्मिनलों या PCB पर फ्लक्स न लगाएं; और रिफ्लो तथा मैनुअल सोल्डरिंग के लिए अनुशंसित तापमान प्रोफाइल का सख्ती से पालन करें।

और विकल्प चुनें

पार्ट नंबर: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

संचालन बल: 400±80 gf 260±50 gf 700±150 gf

स्टेम: सफेद पीला पीला+हरा
