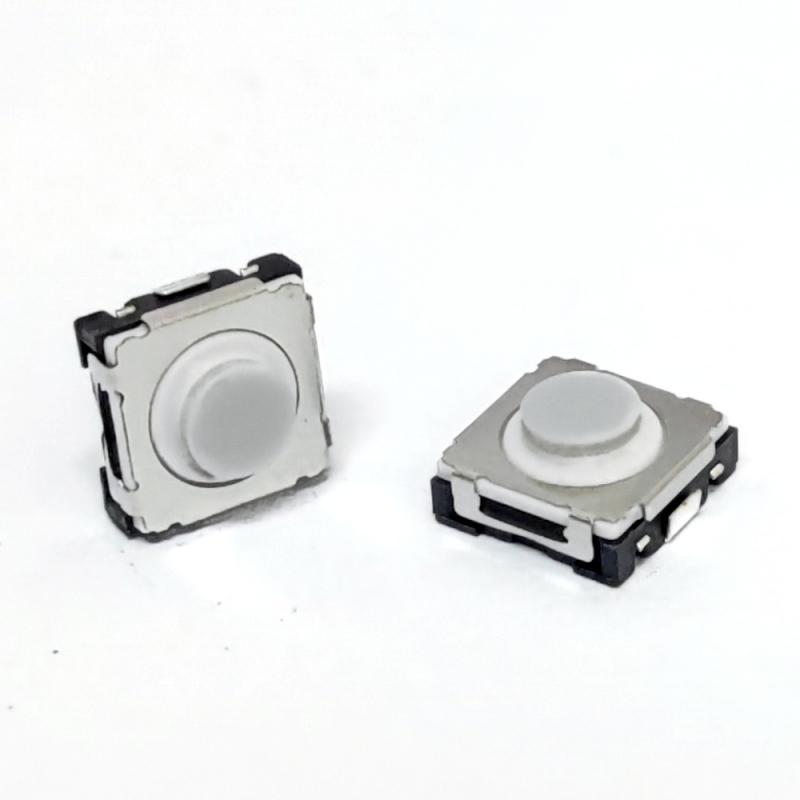

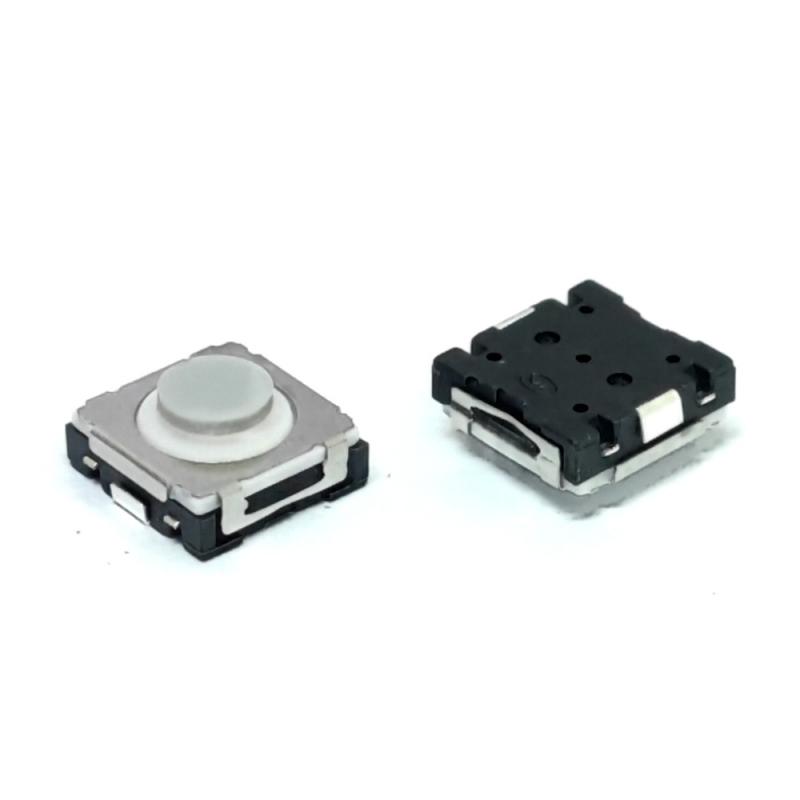

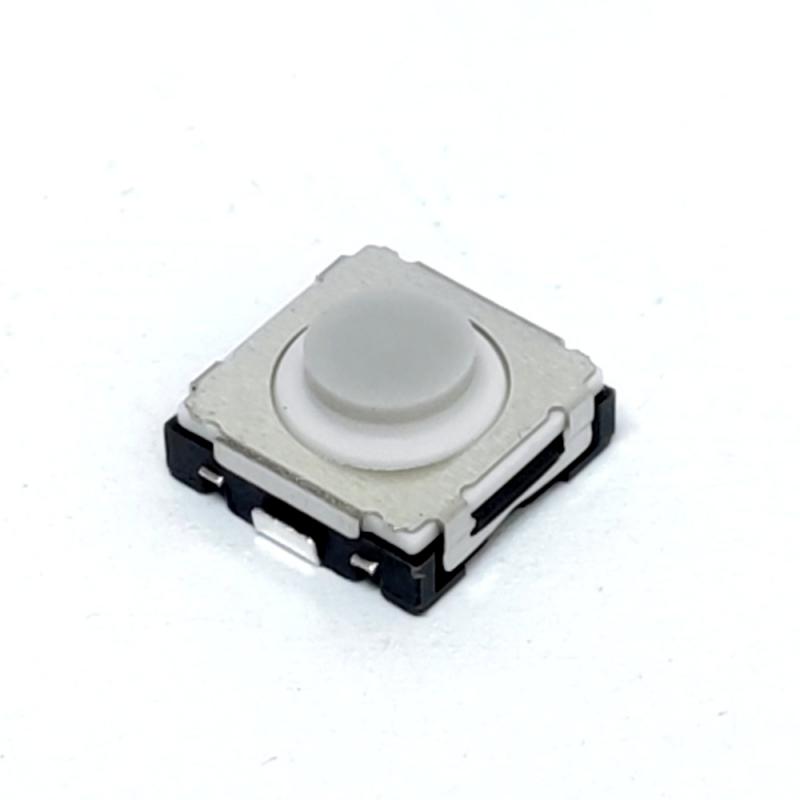

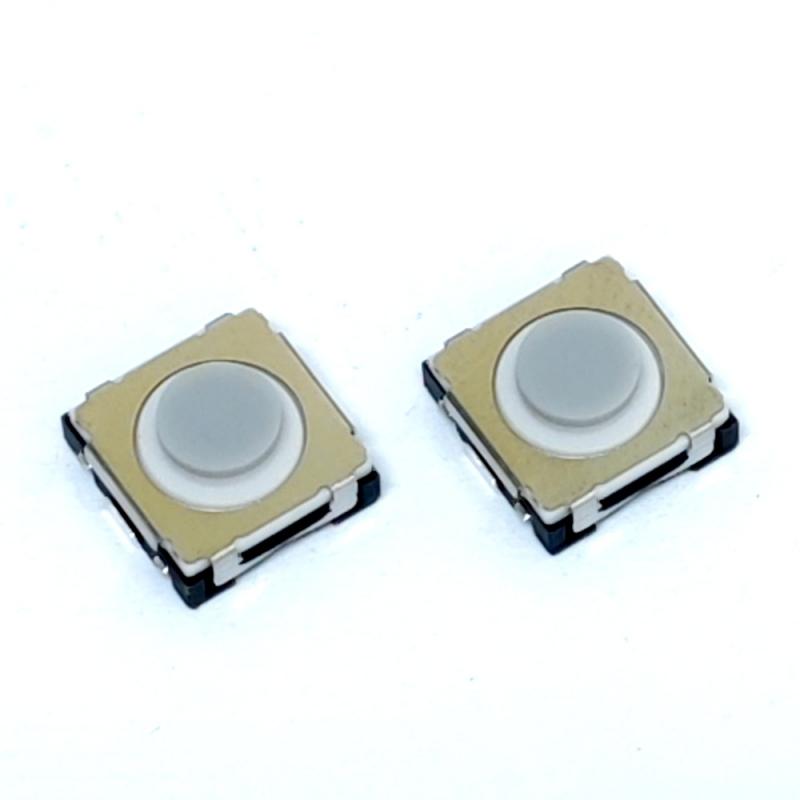

8.5 मिमी वर्ग J-बेंड क्वाइट टैक्टाइल स्विच ऑटोमोटिव के लिए

2 पिन शांत अनुभव वाला टॉप एक्चुएटेड लंबे जीवन वाला टैक्टाइल स्विच सप्लायर

विशिष्ट विनिर्देश

ऑपरेटिंग बल: 400±80gf

संचालन जीवन: 100,000 चक्र

पूर्ण यात्रा: 0.9±0.3mm

वापसी बल: 20gf न्यूनतम

उत्पाद ऊंचाई: 4.05±0.2mm

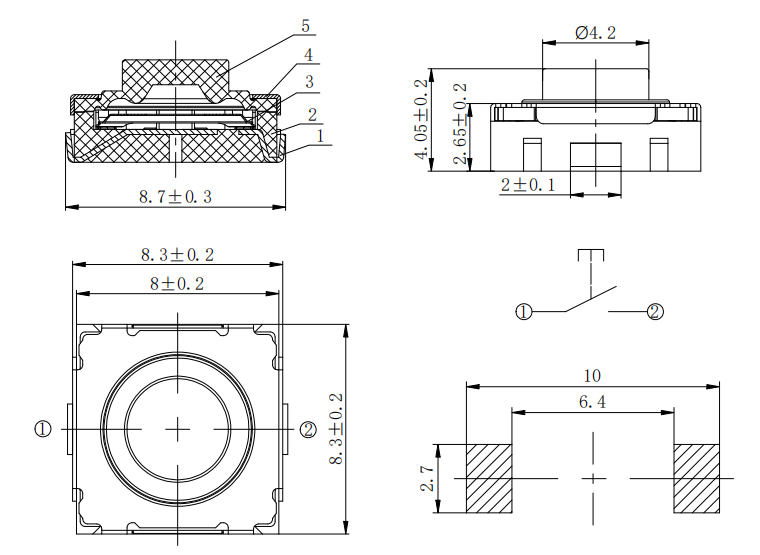

टैक्ट स्विच योजनाबद्ध चित्र

SMT माउंट मिनी सॉफ्ट टच पुश बटन स्विच

सिलिकॉन हैंडल के लाभ

1. उत्कृष्ट हैंडलिंग अनुभव (स्पर्श प्रतिक्रिया)

यह कठोर प्लास्टिक (जैसे PA66 और POM) की तुलना में सिलिकॉन का सबसे महत्वपूर्ण लाभ है।

नरम कुशनिंग:सिलिकॉन लचीला होता है, दबाने पर उंगलियों के लिए एक नरम संपर्क सतह प्रदान करता है; कठोर प्लास्टिक के विपरीत, यह असुविधा या त्वचा में चुभन पैदा नहीं करता।

बार-बार संचालन की आवश्यकता वाले अनुप्रयोगों—जैसे उपकरण या चिकित्सा उपकरण नियंत्रण पैनल—के लिए सिलिकॉन नियंत्रण उंगली की थकान को काफी कम कर सकते हैं।

उत्कृष्ट स्पर्श प्रतिक्रिया: सिलिकॉन में स्वाभाविक संपीड़न क्षमता होती है। जब इसे आंतरिक धातु डोम या संपर्क तंत्र के साथ जोड़ा जाता है, तो यह उपयोगकर्ता को एकनरम लेकिन स्पष्ट "क्लिक" अनुभव प्रदान करता है।

यह कठोर प्लास्टिक घटकों से जुड़ी तेज यांत्रिक टकराव ध्वनियों की तुलना में अधिक प्रीमियम और पेशेवर अनुभव देता है।

2. शोर में कमी और शांत संचालन (ध्वनिक लाभ)

जब एक टैक्टाइल स्विच वापस अपनी स्थिति में आता है, तो कठोर प्लास्टिक बेस का हाउसिंग से टकराव एक स्पष्ट "क्लिक-क्लैक" ध्वनि उत्पन्न करता है।

इसके विपरीत, सिलिकॉन एक्चुएटर—अपनी उच्च डैम्पिंग विशेषताओं के कारण—टकराव कंपन को प्रभावी रूप से अवशोषित करता हैऔर संचालन के दौरान शोर को काफी कम करता है।
यह इसके लिए एक महत्वपूर्ण विक्रय बिंदु हैशांत कार्यालय उपकरण (जैसे उच्च-स्तरीय माउस और कॉन्फ्रेंसिंग सिस्टम),

चिकित्सा निगरानी उपकरण (जहां रात में मरीजों को होने वाली परेशानी से बचना आवश्यक है), और ऑटोमोटिव इंटीरियर।

3. भौतिक सुरक्षा (धूल और प्रभाव प्रतिरोध; जलरोधकता पर निर्भर नहीं)

धूल और बाहरी वस्तु सुरक्षा: सिलिकॉन हैंडल में आमतौर पर "स्कर्ट" डिजाइन होता है; हाउसिंग छिद्र में स्थापित होने पर, सिलिकॉन का संपीड़न विकृति स्थापना अंतर को सील कर देती है।

भले ही घटक डूबने के परीक्षण को पास न करे,यह प्रभावी रूप से बड़े धूल कणों, मलबे या सूक्ष्म कणों को स्विच तंत्र में प्रवेश करने से रोकता है।

यह संपर्कों को दूषित होने से बचाता है और सूखे, धूल भरे वातावरण—जैसे लकड़ी प्रसंस्करण मशीनरी के नियंत्रण पैनल या रसोई उपकरणों के नॉब—में स्विच के विद्युत जीवनकाल को काफी बढ़ाता है।

अत्यधिक दबाव बल का प्रतिरोध: सिलिकॉन में लोचदार विकृति क्षमता होती है। जब ऑपरेटर अत्यधिक बल लगाता है (जिससे ओवर-ट्रैवल होता है), तो आंतरिक धातु डोम से पहले सिलिकॉन हैंडल विकृत हो जाता है।

यह एक बफर के रूप में कार्य करता है, आंतरिक धातु डोम को कुचलने या टूटने से बचाता है, जिससे स्विच की यांत्रिक टिकाऊपन बढ़ती है।

मुख्य विशेषताएं और लाभ

बेहतरीन स्पर्शनीय प्रतिक्रिया:0.9 मिमी मध्य-स्ट्रोक और उच्च संचालन बल (4N तक) की सुविधा के साथ, यह एक स्पष्ट और भरोसेमंद क्लिक प्रदान करता है जो आकस्मिक दबावों को रोकता है—ऑटोमोटिव और औद्योगिक नियंत्रण पैनलों के लिए महत्वपूर्ण।

असाधारण टिकाऊपन: 100,000 चक्रों तक के यांत्रिक जीवन के लिए रेटेड, जो उच्च-उपयोग अनुप्रयोगों में दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

मजबूत निर्माण:-40°C से +85°C तक के संचालन तापमान रेंज के साथ SPST-NO (Off-Mom) सर्किटरी और कॉम्पैक्ट 8.3 मिमी x 8.3 मिमी फुटप्रिंट।

बहुमुखी टर्मिनेशन: Gull Wing या J-Bend टर्मिनलों के साथ उपलब्ध, मानक SMT सोल्डरिंग प्रक्रियाओं का समर्थन करता है।

अनुप्रयोग के लिए तैयार:स्वचालित असेंबली के लिए Tape & Reel (1,500pcs/reel) पैकेजिंग में उपलब्ध।
